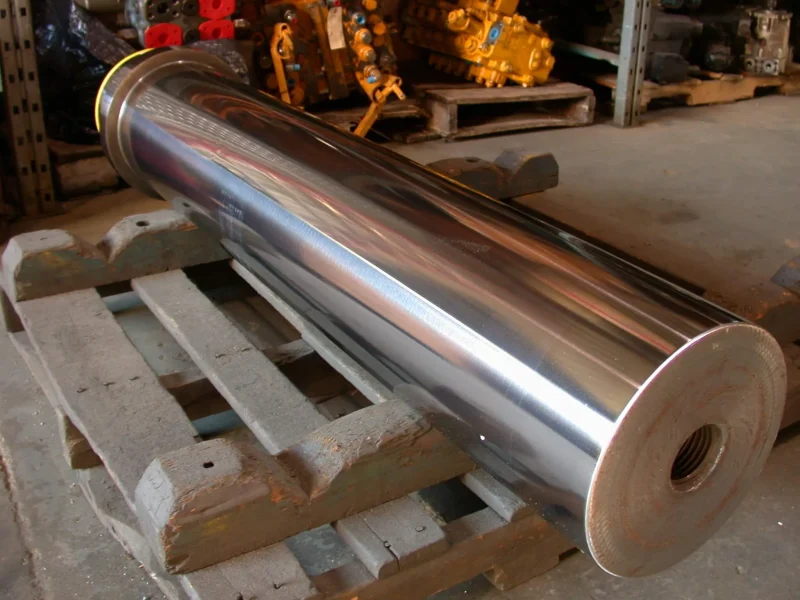

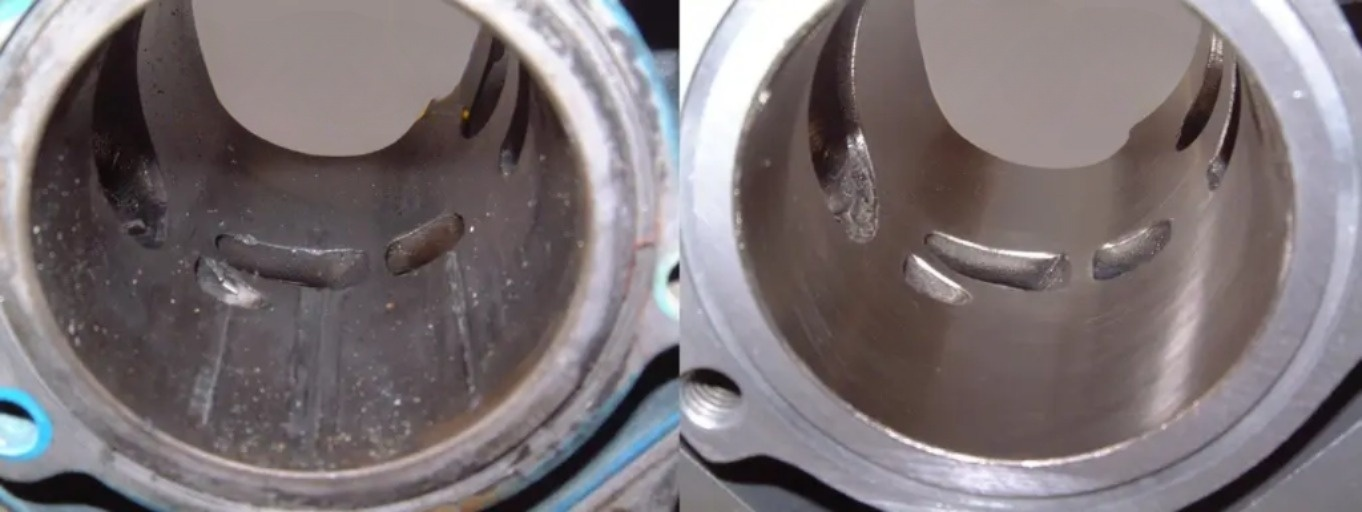

در دنیای آبکاری فلزات، کروم سخت جایگاهی ویژه دارد. این فرآیند صرفاً ایجاد یک لایه براق نیست، بلکه دگرگونی بنیادین خواص سطحی قطعه است که آن را برای کاربردهای سنگین و طاقت‌فرسا آماده می‌سازد. دستیابی به این سطح ایده‌آل، که مشخصه آن سختی فوق‌العاده، مقاومت بی‌نظیر به سایش و خوردگی، و ضریب اصطکاک پایین است، در گرو درک عمیق و کنترل دقیق شیمی حمام آبکاری است. حمام کروم سخت، یک سیستم الکتروشیمیایی پیچیده است که در آن تعادل ظریف بین اجزای مختلف، تعیین‌کننده کیفیت نهایی پوشش خواهد بود.
پایه و اساس الکتروشیمیایی: از یون کروم تا فلز سخت
در قلب فرآیند آبکاری کروم سخت، یک واکنش احیا در سطح کاتد (قطعه کار) رخ می‌دهد. منبع اصلی کروم، اسید کرومیک (CrO₃) است که در محلول آبی حل شده و یون‌های کرومات (CrO₄²⁻) و دی‌کرومات (Cr₂O₇²⁻) را تشکیل می‌دهد. در شرایط ولتاژ اعمالی، این یون‌های شش‌ظرفیتی (Cr⁶⁺) باید احیا شوند تا به فلز کروم صفر ظرفیتی (Cr⁰) تبدیل شده و روی سطح قطعه رسوب کنند.
اما این معادله ساده، پیچیدگی‌های واقعی فرآیند را پنهان می‌کند. این واکنش به تنهایی و در حضور صرف اسید کرومیک، بسیار کند و ناکارآمد است. برای دستیابی به نرخ رسوب‌دهی قابل قبول و کیفیت مطلوب، حضور “کاتالیزورها” ضروری است. این کاتالیزورها، که معمولاً یون‌های منفی با ظرفیت پایین هستند، با کاهش پتانسیل لازم برای احیای کروم و همچنین با تسهیل تشکیل گونه‌های واسطه، واکنش را تسریع می‌کنند.
نقش حیاتی کاتالیزورها:
مهم‌ترین و اساسی‌ترین کاتالیزور در حمام‌های کروم سخت صنعتی، یون سولفات (SO₄²⁻) است. بدون حضور کنترل‌شده سولفات، رسوب کروم سخت یا اصلاً رخ نمی‌دهد یا به شکلی بسیار کند، نامنظم و با کیفیتی پایین صورت می‌گیرد. سولفات به چند طریق عمل می‌کند:
- کاهش پتانسیل کاتدی: یون سولفات با یون‌های کرومات/دی‌کرومات برهم‌کنش کرده و پتانسیل لازم برای احیای الکتروشیمیایی کروم به فلز را کاهش می‌دهد. این امر باعث می‌شود که با ولتاژ و چگالی جریان معقول، رسوب‌دهی انجام شود.
- تشکیل کمپلکس‌های واسطه: تصور می‌شود که سولفات در تشکیل گونه‌های واسطه‌ای مانند کمپلکس‌های کروم-سولفات نقش دارد که احیای آن‌ها به فلز کروم آسان‌تر است.
- کنترل تشکیل کروم سه‌ظرفیتی (Cr³⁺): در طی فرآیند احیا، همیشه مقداری کروم به جای Cr⁰ به Cr³⁺ احیا می‌شود. این Cr³⁺ یک “دشمن” در حمام کروم سخت است، زیرا بازدهی جریان را کاهش داده و کیفیت رسوب را به شدت تحت تأثیر قرار می‌دهد. سولفات به نحوی در این چرخه دخیل است که امکان اکسید شدن مجدد Cr³⁺ به Cr⁶⁺ (که در بخش‌های بعدی به آن خواهیم پرداخت) را فراهم می‌کند و به حفظ تعادل کمک می‌کند.
چالش کروم سه‌ظرفیتی (Cr³⁺):
همانطور که اشاره شد، تشکیل کروم سه‌ظرفیتی (Cr³⁺) یک محصول جانبی اجتناب‌ناپذیر فرآیند الکترولیز است. این یون‌ها در حمام تجمع یافته و مشکلات متعددی ایجاد می‌کنند:
- کاهش بازدهی جریان (Current Efficiency): بخش قابل توجهی از جریان الکتریکی صرف احیای Cr⁶⁺ به Cr³⁺ می‌شود، نه رسوب فلز کروم. این یعنی برای رسوب مقدار معینی کروم، انرژی بیشتری مصرف می‌شود.
- افزایش پتانسیل کاتدی: حضور Cr³⁺ باعث افزایش مقاومت الکتریکی محلول و افزایش ولتاژ مورد نیاز می‌شود.
- تأثیر نامطلوب بر ساختار رسوب: لایه‌های کروم حاوی مقادیر بالای Cr³⁺ معمولاً دارای تخلخل بیشتر، سختی کمتر، تردی بالاتر و مقاومت خوردگی ضعیف‌تر هستند. همچنین، ممکن است منجر به ایجاد “پوشش گرافیتی” یا لایه‌های نامنظم شود.
- تغییر رنگ حمام: تجمع Cr³⁺ باعث سبز شدن رنگ حمام می‌شود، در حالی که حمام سالم کروم ۶ ظرفیتی باید رنگ نارنجی تیره یا زرد روشن داشته باشد.
کنترل سطح Cr³⁺ در حمام، یکی از مهم‌ترین وظایف اپراتور است.
ساختار لایه کروم: دانه‌های ریز و شبکه ترک‌های میکروسکوپی
ماهیت لایه کروم سخت، حاصل فرآیند الکترو کریستالیزاسیون (الکترونشینی) است. این فرآیند در شرایط خاص حمام کروم سخت، منجر به تشکیل ساختاری می‌شود که خواص منحصربه‌فرد آن را توجیه می‌کند:
- ساختار دانه‌ریز (Fine-grained Structure): کروم سخت معمولاً دارای ساختار کریستالی بسیار ریز است. این دانه‌بندی ریز، یکی از دلایل اصلی سختی بالای آن است. هرچه دانه‌ها ریزتر باشند، حرکت مرزهای دانه‌ای (که نواحی ضعیف‌تر در ساختار کریستالی هستند) در برابر تنش‌های برشی دشوارتر می‌شود.
- شبکه ترک‌های میکروسکوپی (Microcracks): یکی از ویژگی‌های بارز و در عین حال حیاتی کروم سخت، وجود شبکه‌ای متراکم از ترک‌های بسیار ریز (در حد میکرومتر) در سراسر لایه رسوب‌کرده است. این ترک‌ها به صورت تصادفی در جهات مختلف پخش شده‌اند.
- چرا ترک‌ها مفیدند؟ لایه کروم سخت به طور ذاتی دارای تنش داخلی بالایی (Internal Stress) است، عمدتاً از نوع کششی. اگر این تنش‌ها کنترل نشوند، می‌توانند منجر به جدا شدن پوشش از زیرلایه یا ترک‌خوردگی گسترده شوند. شبکه ترک‌های میکروسکوپی به عنوان یک “شیر اطمینان” عمل می‌کند؛ این ترک‌ها تنش داخلی را آزاد کرده و از تجمع تنش و ایجاد ترک‌های بزرگ و مخرب جلوگیری می‌کنند.
- تأثیر شیمی حمام بر ترک‌ها: تراکم، عمق و الگوی این ترک‌ها به شدت تحت تأثیر پارامترهای حمام، به ویژه نسبت کرومیک اسید به سولفات، دما و چگالی جریان است. به عنوان مثال، در دماهای پایین‌تر و نسبت کرومیک اسید به سولفات بالاتر، لایه‌هایی با ترک‌های ریزتر و متراکم‌تر تشکیل می‌شود که معمولاً سخت‌تر و مقاوم‌تر به سایش هستند. در دماهای بالاتر یا نسبت سولفات بیشتر، ممکن است ترک‌ها درشت‌تر شده و چگالی کمتری داشته باشند، که می‌تواند به افزایش تردی و کاهش مقاومت به سایش منجر شود.
فرایند رسوب‌دهی: از یون تا فلز جامد
رسوب فلز کروم روی سطح قطعه، فرآیندی چند مرحله‌ای در مقیاس اتمی و مولکولی است:
- انتقال جرم (Mass Transfer): یون‌های کروم (Cr⁶⁺) و سولفات (SO₄²⁻) از حجم محلول به سطح الکترود (کاتد) منتقل می‌شوند. این انتقال توسط پدیده‌هایی مانند انتشار (Diffusion) و جابجایی (Convection) ناشی از هم زدن حمام و همچنین مهاجرت یونی (Migration) در میدان الکتریکی انجام می‌شود.
- واکنش‌های الکتروشیمیایی در سطح کاتد:
- احیای کروم: یون‌های Cr⁶⁺ (یا گونه‌های مرتبط با آن‌ها) الکترون دریافت کرده و احیا می‌شوند. این فرآیند پیچیده است و شامل مراحل متعددی می‌شود که ممکن است از طریق تشکیل یون‌های واسطه Cr⁵⁺، Cr⁴⁺ و Cr³⁺ صورت گیرد. حضور سولفات در این مرحله حیاتی است، زیرا پتانسیل لازم برای این احیا را کاهش داده و احتمال تشکیل Cr³⁺ را تا حدی کنترل می‌کند.
- تکامل هیدروژن: همزمان با احیای کروم، واکنش کاهش آب (H₂O) نیز رخ می‌دهد که منجر به تولید گاز هیدروژن (H₂) و یون هیدروکسید (OH⁻) می‌شود:
2H₂O + 2e⁻ → H₂ (g) + 2OH⁻
این واکنش دو اثر مهم دارد: اول، تولید گاز هیدروژن که باید به طور مؤثر از سطح قطعه دور شود تا از ایجاد حفره در پوشش جلوگیری کند (که با هم زدن و تهویه مناسب انجام می‌شود). دوم، افزایش pH موضعی در نزدیکی سطح کاتد به دلیل تولید OH⁻. این محیط قلیایی موضعی می‌تواند در تشکیل کمپلکس‌های کروم و همچنین در کنترل رسوب مؤثر باشد.
- تشکیل لایه فلزی و کریستالیزاسیون: اتم‌های کروم صفر ظرفیتی که روی سطح کاتد آزاد می‌شوند، شروع به پیوستن به یکدیگر و تشکیل ساختار کریستالی می‌کنند. تحت شرایط بهینه حمام کروم سخت، این کریستالیزاسیون به گونه‌ای رخ می‌دهد که ساختار دانه‌ریز و شبکه ترک‌های میکروسکوپی مورد انتظار شکل می‌گیرد.
- تشکیل کروم سه‌ظرفیتی (Cr³⁺): بخشی از کروم احیا شده به جای Cr⁰، به Cr³⁺ تبدیل می‌شود. این یون‌ها می‌توانند در محلول باقی مانده یا در پوشش رسوب کنند.
- اکسیداسیون کروم سه‌ظرفیتی: در شرایط خاص حمام (وجود اکسیژن محلول، دمای مناسب، و حضور برخی کاتالیزورها)، Cr³⁺ می‌تواند مجدداً اکسید شده و به Cr⁶⁺ تبدیل شود. این یک فرآیند خود-تنظیمی (Self-regulating) است که به حفظ غلظت Cr⁶⁺ و کنترل سطح Cr³⁺ کمک می‌کند. اما این فرآیند در حالت عادی کافی نیست و نیاز به روش‌های تکمیلی دارد.
آناتومی حمام کروم سخت: اجزای کلیدی و نقش آن‌ها
یک حمام کروم سخت استاندارد، سیستمی نسبتاً ساده اما با پارامترهای حساس است. اجزای اصلی آن عبارتند از:
- اسید کرومیک (CrO₃):
- نقش: منبع اصلی یون‌های کروم (Cr⁶⁺) برای رسوب‌دهی.
- غلظت معمول: در کاربردهای صنعتی کروم سخت، غلظت اسید کرومیک معمولاً بین 200 تا 400 گرم بر لیتر (g/L) متغیر است. غلظت‌های پایین‌تر (حدود 150-200 g/L) ممکن است در کروم تزئینی یا در شرایط خاص استفاده شوند، اما کروم سخت صنعتی اغلب نیازمند غلظت‌های بالاتر است.
- تأثیر غلظت:
- غلظت بالا: منجر به نرخ رسوب‌دهی بالاتر، افزایش سختی و بازدهی جریان بالاتر می‌شود. همچنین، معمولاً باعث ایجاد لایه‌ای با ترک‌های ریزتر و متراکم‌تر می‌شود که برای مقاومت به سایش ایده‌آل است. اما، غلظت بالا نیازمند کنترل دقیق دما و چگالی جریان است، زیرا می‌تواند به راحتی منجر به “سوختگی” (Burning) یا رسوب نامنظم شود. همچنین، حلالیت CrO₃ در آب محدود است و غلظت‌های بیش از حد بالا ممکن است باعث کریستالیزاسیون یا رسوب جامد در کف تانک شود.
- غلظت پایین: نرخ رسوب‌دهی را کاهش می‌دهد، سختی پوشش را کم می‌کند و ممکن است باعث افزایش تردی یا کاهش مقاومت به سایش شود. همچنین، بازدهی جریان کاهش می‌یابد.
- یون سولفات (SO₄²⁻):
- نقش: کاتالیزور اصلی فرآیند. بدون سولفات، رسوب‌دهی مؤثر و با کیفیت انجام نمی‌شود.
- منبع: معمولاً به صورت اسید سولفوریک (H₂SO₄) یا نمک‌های سولفات فلزی (که کمتر رایج است) اضافه می‌شود.
- نسبت حیاتی: نسبت وزنی کرومیک اسید به سولفات (CrO₃ : SO₄²⁻) یکی از مهم‌ترین پارامترهای کنترل حمام است. نسبت بهینه معمولاً بین 100:1 تا 130:1 (وزنی) قرار دارد.
- تأثیر نسبت:
- نسبت بالا (سولفات کم): این شرایط (مثلاً CrO₃:SO₄²⁻ = 150:1 یا بیشتر) منجر به افزایش سختی، بهبود مقاومت به سایش و ایجاد لایه‌ای با ترک‌های بسیار ریز و متراکم می‌شود. همچنین، بازدهی جریان افزایش می‌یابد. اما، این شرایط تحمل‌پذیری کمتری نسبت به دما و چگالی جریان دارند و ممکن است منجر به افزایش تنش داخلی و حتی خوردگی شوند.
- نسبت پایین (سولفات زیاد): این شرایط (مثلاً CrO₃:SO₄²⁻ = 70:1 یا کمتر) باعث کاهش سختی، افزایش تردی، کاهش مقاومت به سایش و افزایش احتمال ایجاد حفره (Pitting) یا پوشش ناهموار می‌شود. همچنین، بازدهی جریان کاهش می‌یابد.
- یون سه‌ظرفیتی کروم (Cr³⁺):
- نقش: محصول جانبی نامطلوب فرآیند.
- غلظت مطلوب: در یک حمام کروم سخت سالم و فعال، غلظت Cr³⁺ باید تا حد امکان پایین نگه داشته شود، معمولاً کمتر از 5 تا 10 گرم بر لیتر (g/L).
- تأثیر غلظت بالا: همانطور که ذکر شد، کاهش بازدهی، افزایش احتمال حفره‌زایی، کاهش سختی و مقاومت به سایش.
- منابع: واکنش‌های جانبی کاتدی، ناخالصی‌ها، یا عدم وجود اکسیژن کافی برای اکسیداسیون مجدد.
- ناخالصی‌های فلزی (آهن، نیکل، مس، آلومینیوم و غیره):
- منابع: خوردگی قطعات و آندها، ورود از مراحل پیشین آماده‌سازی سطح، آلودگی از محیط.
- تأثیر: این ناخالصی‌ها می‌توانند در پوشش کروم رسوب کرده و خواص آن را تغییر دهند. مثلاً، آهن می‌تواند باعث کاهش سختی و مقاومت به خوردگی شود. نیکل می‌تواند بازدهی را کاهش دهد. مس می‌تواند باعث ایجاد لکه‌های تیره و کاهش کیفیت سطح شود.
- کنترل: حذف این ناخالصی‌ها اغلب نیازمند فرآیندهای تخصصی مانند “پلتینگ نمایشی” (Dummy Plating) یا فیلتراسیون با مواد خاص است.
پارامترهای کلیدی حمام کروم سخت و محدوده عملیاتی
| پارامتر | واحد | محدوده بهینه (استاندارد صنعتی) | تأثیر غلظت/مقدار بالا | تأثیر غلظت/مقدار پایین |
|---|---|---|---|---|
| اسید کرومیک (CrO₃) | g/L | 200 – 400 | نرخ رسوب سریع‌تر، سختی بالاتر، احتمال سوختگی | نرخ رسوب کند، سختی کمتر، بازدهی پایین |
| نسبت CrO₃ : SO₄²⁻ | وزنی | 100:1 – 130:1 | سختی و مقاومت سایشی عالی، ترک‌های ریز، تردی احتمالی | سختی کمتر، مقاومت سایشی ضعیف، افزایش تردی، حفره‌زایی |
| تیمپر (دما) | °C | 45 – 60 | نرخ رسوب سریع‌تر، سختی کمتر، تردی بیشتر، کاهش مقاومت سایشی | نرخ رسوب کند، سختی بالاتر، ترک‌های درشت‌تر، افزایش تنش داخلی |
| چگالی جریان (CD) | A/dm² | 15 – 50 (بسته به هندسه و دما) | نرخ رسوب سریع‌تر، احتمال سوختگی و رسوب ناهموار | نرخ رسوب کند، پوشش ریزتر و یکنواخت‌تر (در صورت کنترل دما) |
| کروم سه‌ظرفیتی (Cr³⁺) | g/L | < 5 – 10 | بازدهی جریان پایین، حفره‌زایی، کیفیت پایین رسوب | – (مقدار مطلوب) |
| ناخالصی (Fe, Ni, Cu) | ppm | < 1000 (برای Fe)، < 500 (برای Ni/Cu) | اثرات نامطلوب بر خواص، کاهش کیفیت | – (مقادیر مطلوب) |
برای کنترل دقیق پارامتر ها به صفحه وبسایت https://rangin-pooshesh.com/projects/%d8%a2%d8%a8%da%a9%d8%a7%d8%b1%db%8c-%da%a9%d8%b1%d9%88%d9%85-%d8%b3%d8%ae%d8%aa/ رجوع فرمایید.
